    Add IPMX & ST 2110 to any ARM64 SoC product
    ​
    —
    ​
    ​統合型1G GigEによる超低遅延ビデオストリーミング

    標準イーサネット経由での超低遅延・高品質JPEG XS — NVIDIA Jetson、Rockchip、およびその他のARM64 SoC上で実現。専用のNICは不要です。IPMXサポートを追加したPTZカメラからエッジAIビジョンシステムまで、１つのEDKでARM SoC製品ライン全体をカバーします。 低遅延IP映像 のゴールドスタンダードであるJPEG XSにより、サブフレームレベルの遅延を実現しています。

    WHAT IT DELIVERS

    Sub-frame latency

    Up to 4K

    1G Std Ethernet

    No dedicated NIC

    STANDARDS

    RTP - UDP - IP - SDP

    PTP IEEE 1588

    JPEG XS High & TDC

    IPMX / VSF TR-10

    SMPTE ST 2110

    NMOS IS-04/05/09/11

    Start your free rial
    Contact our engineers

    ARM SoC EDK

    AT A GLANCE

    < 5ms
    SINK-TO-SourCE (JPEG XS)

    1G
    INEGRATED
    GIGE

    4K
    VISUALLY LOSSLESS

    3
    READY-MADE SoC PACKAGES


なぜTITANIUM SoC EDKなのか

あらゆるIPネットワーク。遅延に関しては一切の妥協なし。

Titanium SDKおよびFPGA SoC EDKと同様の IPMXおよびST 2110準拠 - 今回、ARM64 組み込み SoC にも対応しました。GStreamerベースの単一の統合ソリューションで、複数のプラットフォームに対応し、導入当初から完全な標準準拠を実現します。

ユースケースに適したレイテンシ

サブフレーム、ラインベース遅延にはJPEG XSをお選びください。これは、ARM64プラットフォームにおける超低遅延IP映像のゴールドスタンダードです。あるいは、H.264/HEVCパッケージを選択すれば、コーデックを変更することなく、既存のカメラ設計にIPMXプロトコルの完全なサポートを追加できます。複数のパッケージが用意されており、すべて標準の1Gイーサネットに対応しています。
内蔵のGigEポートで動作

外部PHYも、専用NICも、余分な基板スペースも不要です。IPMX / ST 2110スタック全体が、SoCに統合された1G GigEポート上で動作するため、BOMコストを削減し、設計をコンパクトに保つことができます。
IPMX認定 — ST 2110だけではありません

ARM64環境におけるIPMX VSF TR-10およびSMPTE ST 2110への完全準拠 — NMOS IS-04/05/11、PEP暗号化、PTPおよび非PTPタイミング、JPEG XS HighおよびTDC。AIMS IPMXエコシステムとの相互運用性テスト済み。
GStreamerネイティブ、開発者に優しい

ST 2110、IPMX、ビデオ、オーディオ、NMOS、PTP、およびPEP用のリファレンスパイプラインを備えた、コンパイル済みのGStreamerプラグインとして提供されます。お客様のARM64アプリケーションや既存のパイプラインに統合可能です。 注：サードパーティ製のGStreamerプラグインはレイテンシに影響を与える可能性があります。intoPIXのエンジニアリングサービスがサポートいたします。
Engineering services available

intoPIXは、標準的なEDKを超えたソフトウェア設計およびインテグレーションサービスを提供します。カスタムSoCへの移植、レイテンシの最適化、パイプラインの統合などです。プロジェクトの要件についてご相談の際は、ぜひ弊社までお問い合わせください。

USE CASES

あらゆる業界のOEM開発者向けに設計されています

既存のカメラ製品にIPMXを追加する場合でも、エッジAIビジョンシステムを構築する場合でも、あるいは医療や産業用の映像をIP経由でストリーミングする場合でも - Titanium SoC EDKには、お客様のユースケースに合わせたパッケージがあります。

USE CASE

超低遅延のIP映像に対応したエッジAIシステム

Nvidia Jetson（Orin、Thorなど）で推論を実行しながら、IPMX / ST 2110を介してJPEG XS映像ストリーミングし、監視、記録、または遠隔操作を行うことができます。ARMまたはCUDAでのJPEG XS の高速化により、AIパイプラインへの負荷を最小限にします。

THE BENEFIT

AIパイプラインと連携した、規格準拠の1Gビデオネットワーク


AIワークロードに支障をきたすことなく、IPMX／ST 2110ストリームの送受信が可能です。コーデック処理はARMまたはCUDAによるアクセラレーションが担当し、トランスポート処理は内蔵のGigEが担当します。NMOSにより、あらゆるIP映像ネットワーク上でデバイスを検出可能にします。

Nvidia Jetson

Edge AI

ロボティクスと遠隔操作

Medical imaging AI

Industrial vision

USE CASE

Add IPMX to your H.264 / HEVC PTZ camera

お使いのカメラはすでにH.264またはHEVCのエンコードに対応しています。- Titanium SoC EDKパッケージは、既存のコーデックを完全なIPMXトランスポート層で包み込み、NMOSディスカバリー、SDP、PTP、およびPEP暗号化機能を追加します。JPEG XSエンコーダーは不要です。

THE BENEFIT

IPMX compliance without a full redesign

Upgrade your PTZ camera to IPMX interoperability on your existing Rockchip or ARM64 SoC — using the codec you already have, over the integrated GigE port you already have. No new hardware, no new board spin.

PTZ cameras

IP cameras

HEVC / H.264 OEMs

Rockchip SoC

IPMX upgrade

STANDARD

IPMX / VSF TR-10 — full implementation

JPEG XS High + TDC compressed video, NMOS IS-04/05/09/11 registration and connection, PEP/HKEP encryption, RTCP non-PTP timing. Interoperability tested with several deployed equipments, and the wider AIMS ecosystem.

DIFFERENTIATOR

IPMX on low-cost ARM64 SoC

Potentially, the lowest BOM cost path to a certified IPMX endpoint. Runs over the SoC integrated GigE port. 注：実際の性能はSoCプラットフォームによって異なります。プラットフォームごとの性能ベンチマークintoPIXにお問い合わせください。

IPMX endpoints

AV-over-IP OEM devices

IPMX (PTZ) Camera Controller

Low-cost IPMX platform

IPMXを初めてご利用になる方、あるいはSMPTEST ST 2110との違いについて知りたい方は、 IPMXとST 2110ガイドをご覧ください →

STANDARD

SMPTE ST 2110 on ARM64

ST 2110-22 compressed video, ST 2110-30 audio (AES67), PTP follower mode (SMPTE ST 2059), ST 2110-21 traffic shaping (W, A). Full ST 2110 compliance on ARM64 Linux platform.

KEY DIFFERENTIATOR

JPEG XS efficiency on ARM64 software

HD or 4K JPEG XS over 1 GbE on an ARM64 SoC — MAIN stream plus optional PROXY 1K, independently selectable via NMOS. GPU acceleration on Jetson for higher stream density without a discrete encode card.

Contribution encoding

Field cameras

Portable encoders

ライブプロダクション

New to SMPTE ST 2110, or want to understand how it compares to IPMX? Read our IPMX & ST 2110 guide →

利用可能なEDKパッケージ

お使いのARM64 SoCに最適なパッケージをお選びください

最も一般的なARM64のユースケースを網羅した3つの特化型パッケージに加え、それらを超えるあらゆるプロジェクトに対応したカスタム構成もご用意しています。

  JPEG XS

JPEG XS · ST 2110 · IPMX
Titanium SoC EDK — JPEG XS
ハードウェア品質でJPEG XSエンコードおよびデコード機能を備えた、IPMXおよびST 2110対応の完全な組み込み開発キット。ARM64プラットフォーム上でIPMXまたはST 2110-22準拠の製品を開発するOEM開発者向けの包括的なソリューションです。
  • JPEG XS High + TDC encoder & decoder
  • ST 2110-22 video · ST 2110-30 audio (AES67)
  • IPMX / VSF TR-10 compliant
  • NMOS IS-04/05/11 · SDP · PTP follower
  • HD to 4K* · 4:2:2 · 4:4:4 · 8/10/12-bit
  • PEP / HKEP Encryption (option)
  • JPEG XS Proxy 1K stream (option)
  • CUDA GPUアクセラレーション — Jetson（オプション）
ARM64 Linux
1G GigE
NEW

H.264 / HEVC · IPMX · PTZ CAMERAS
Titanium SoC EDK — H.264/HEVC IPMX

既存のH.264またはHEVC対応PTZカメラに、コーデックを交換することなく、完全なIPMXトランスポート機能を追加できます。EDKは、統合されたGigEポートを介して、既存のエンコーダーを完全なIPMX/ST 2110スタックでラップします。注：エンドツーエンドの遅延は、お使いのH.264/HEVCコーデックによって異なります。サブフレーム遅延については、JPEG XS をご覧ください。
  • IPMX / ST 2110 transport for H.264 & HEVC
  • NMOS IS-04/05/09/11 · SDP · PTP
  • Non-PTP timing (RTCP) for non-PTP networks
  • ST 2110-30 audio (AES67)
  • Runs on existing codec — no JPEG XS required
  • PEP / HKEP Encryption (option)
  • ST 2022-7 Redundancy (option)

ARM64 Linux
1G GigE
NEW

EDGE AI · NVIDIA JETSON · SEND & RECEIVE
Titanium SoC EDK - エッジAI（Jetson）

Nvidia JetsonでのIPMXおよびST 2110の送受信 — ARMまたはCUDAによる高速化でJPEG XSの低遅延のビデオストリーミングと並行してAI パイプラインを稼働。統合された GigE経由で同時送受信を行い、低遅延のエッジ AIアプリケーションを実現します。

  • JPEG XS TX + RX — send & receive simultaneously
  • ARM or CUDA acceleration for encode & decode
  • IPMX / ST 2110 · NMOS IS-04/05/11

ARM64 Linux
1G GigE
Need a custom configuration?

その他のARM64 SoCプラットフォーム、特定の解像度、カスタムコーデックの組み合わせ、または標準EDKの範囲を超える統合サービス - お問い合わせください。 intoPIXは、お客様のターゲットプラットフォームやプロジェクト要件に合わせたエンジニアリングおよびソフトウェア設計をご提供します。
(*) 実際の機能（解像度、パケットペーシング）はSoCプラットフォームによって異なり、intoPIXによる最適化が必要になる場合があります。

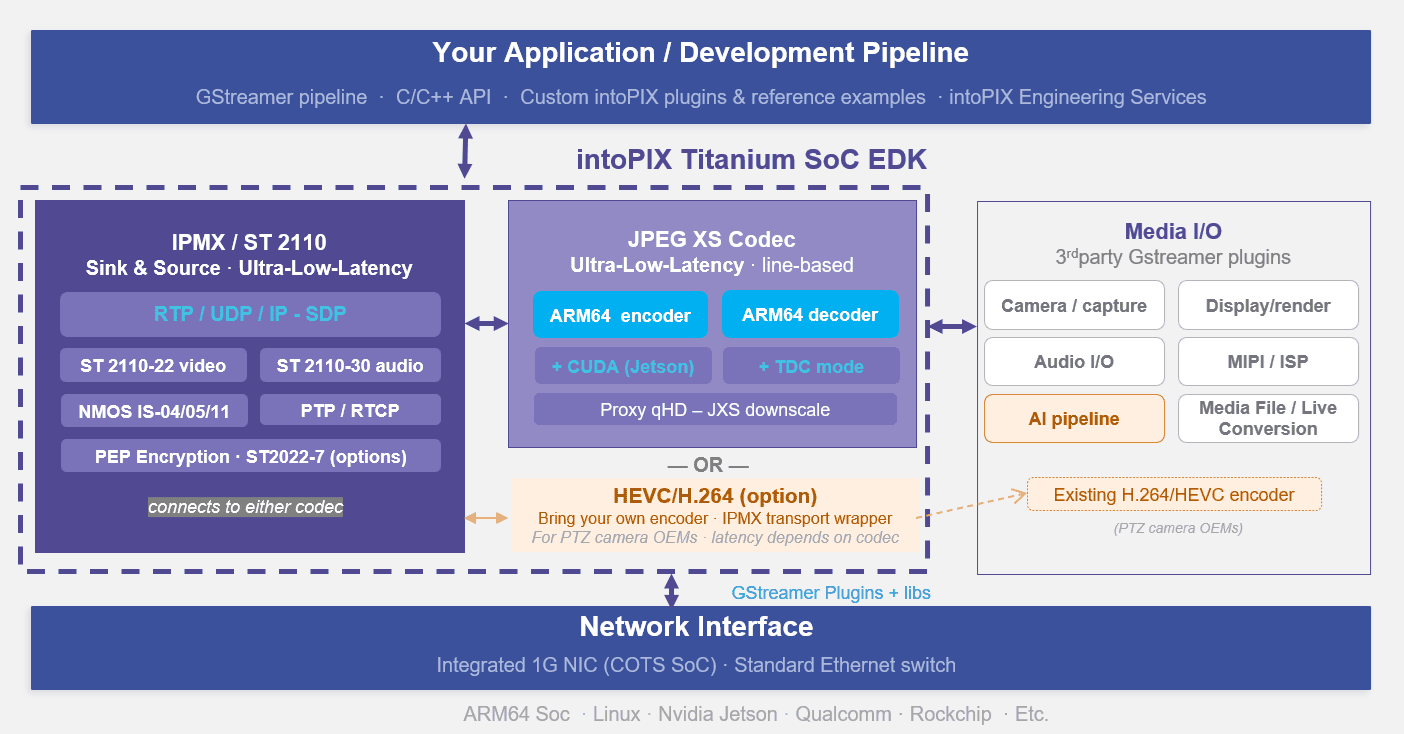

SYSTEM ARCHITECTURE

Titanium SoC EDKの内部

JPEG XS encode/decode、ST 2110／IPMXトランスポート、NMOS制御、PTP同期を実現する、独自の低レイテンシGStreamerネイティブパイプラインです。既存のSoCアプリケーションに統合可能な、ARM64用コンパイル済みライブラリです。なお、サードパーティ製のGStreamerプラグインを使用すると、パフォーマンスやレイテンシに影響が出る可能性がある点にご注意ください。エンジニアリングサービスもご利用いただけます。

 Titanium SoC EDKリファレンスアーキテクチャー - サードパーティ製のGStreamerプラグインは、パフォーマンスやレイテンシに影響を与える可能性があります。エンジニアリングサービスもご利用いただけます。

規格と互換性：

2110
ARM
​SoC

技術仕様

完全な仕様書

JPEG XSパッケージの仕様。H.264/HEVC およびEdge AIパッケージは、ネットワークおよびプラットフォームの仕様を共有しています。各パッケージの詳細については、弊社までお問い合わせください。

Video
Standard SMPTE ST 2110-22 / IPMX
Codec JPEG XS High /TDC、オプションでデュアルストリーム対応：フル解像度＋qHDプロキシ。カスタマイズ可能なビットレート制御と帯域幅の最適化
解像度  720p · 1080p · 4K 2160p
フレームレート 24 / 30 / 60 fps (120 fps on request)
Color YCbCr · RGB · 4:2:2 · 4:4:4
ビット深度 8 / 10 / 12-bit
H.264 / HEVCIPMX transport (only with the H264/HEVC TX package)
Networking & Protocols
InterfaceIntegrated 1G GigE (SoC)
TransportRTP over UDP/IP · Unicast & Multicast
· SMPTE 2110 · IPMX (VSF TR10)
Synchronous TimingPTP IEEE 1588 / SMPTE ST 2059 follower
Asynchronous TimingRTCP-based system timing (non-PTP networks)
Stream Description and Control ManagementSDP (Session Description Protocol)  · NMOS, including:
IS-04 Discovery & Registration
IS-05 Connection Management
IS-09 System Parameters
IS-11 Stream Compatibility
Traffic shapingSMPTE ST 2110-21 Wide (W)
Encryption AES128 Encryption  · PEP - VSF TR10-13  (option)
RedundancySMPTE ST 2022-7 seamless dual-path protection -ensures zero packet loss and uninterrupted video, even in the case of network failure. (option)
Audio
StandardSMPTE ST 2110-30 / IPMX VSF TR-10-3 / AES67
Channels2 to 8 (more channels - optional)
フォーマットPCM digital / 24-bit / AES67
Sample rate44.1 kHz, 48 kHz, 96 kHz
Platform & Development
PlatformsNvidia Jetson Orin · Qualcomm · Rockchip · Etc.
with integrated 1G GigE NIC
OSARM64 Linux (Ubuntu)
APIC/C++ · intoPIX low-latency GStreamer framework
GPU accel.CUDA — Nvidia Jetson (option)
ServicesEngineering & integration services
 

Note: Effective capabilities (max resolution, stream count, packet pacing) depend on the SoC platform and may require optimisation via intoPIX integration services.
Contact us for platform-specific performance benchmarks.

ENGAGEMENT PROCESS

評価から生産まで

1

お問い合わせ

対象となるSoC、ユースケース、要件をお知らせください。互換性を確認した上で、最適なパッケージをご提案いたします。

2

評価試験

お使いのハードウェアにおけるレイテンシ、ストリームのパフォーマンス、および統合性を検証するための短期試用ライセンス。

3

Requirements check

標準のEDKはお客様のニーズにあっていますか？ そのまま本番環境へ移行するか、カスタム機能についてご検討ください。

4

製造ライセンス

intoPIXのカスタマープログラムを通じて、継続的なアップデートが提供される商用ライセンス。

+

エンジニアリングサービス

カスタムSoCのポーティング、レイテンシの最適化、パイプラインの統合――標準EDKの枠を超えた機能。

ARM64 SoC製品にIPMXおよびST 2110を追加する準備はできていますか？

Talk to our engineers about your target SoC, use case, and feature requirements — we'll help you find the right package and engagement path.

?
?
