TITANIUM FPGA SoC EDK INTOPIX
最小の ST 2110 / IPMX FPGA SoC向け設計
— 標準IPをを介した超低遅延ビデオストリーミング
glass-to-glass伝送遅延5ミリ秒未満。あらゆるコンテンツで4K画質の視覚的ロスレスを実現。1GbE標準イーサネット対応。AMD社のZynq Ultrascale+向けの完全な組み込み開発キット。OEM開発者は、このキットを活用することで、あらゆる製品にIPでの超低遅延オーディオ/ビデオストリーミング機能を追加でき、導入当初からSMPTE 2110およびIPMX規格への完全な準拠が保証されています。
OPEN PROTOCOLS
RTP - UDP - IP - SDP
PTP IEEE 1588
SMPTE ST 2110
JPEG XS
IPMX / VSF TR-10
NMOS IS-04/05/09/11
AT A GLANCE
LATENCY
VISUALLY
INTEROP TESTED
あらゆる業界。レイテンシーに関しては一切の妥協を許しません。
あらゆる業界。レイテンシーに関しては一切の妥協を許しません。
Titanium FPGA SoC EDK は、標準的なIP を介して、可能な限り低い遅延で高品質なオーディオおよびビデオをAからBへ伝送するという課題を、効率的なFPGA SoC実装によって 解決します。 本ソリューションは、お客様のネットワークがすでに採用しているオープンプロトコルに対応しており、 intoPIXが共同開発した新しいJPEG XS標準の性能を最大限に活用します。また、お客様の市場でSMPTE ST 2110またはIPMX準拠が求められる場合でも、それらも標準で組み込まれています。
WHAT YOU GET
既存のAMD社のZynq GigEポート上で動作します。4Kでも。
RTP over UDP/IP — open and standard
5ミリ秒未満（エンドツーエンド）
すべて込み — あなたの秘伝のソースはそのまま
ロボティクスと遠隔操作
Medical & surgical imaging
Machine Vision
Defense & ISR
Live events
Any 1 GbE network
STANDARD
IPMX / VSF TR-10 — full implementation
FPGA SoC上で実現した最小のIPMX設計
IPMX endpoints
Matrix switchers & extenders
Wall Controllers
Presentation systems
AV-over-IP OEM devices
IPMXを初めてご利用になる方、あるいはSMPTEST ST 2110との違いについて知りたい方は、 IPMXとST 2110ガイドをご覧ください →
STANDARD
SMPTE ST 2110 FPGA SoC上のフルスタック
JPEG XSでスタジオとあらゆるネットワークを接続 — 1GbEを含む
Studio & PTZ cameras
Portable encoders
Contribution links
Control rooms
ライブプロダクション
New to SMPTE ST 2110, or want to understand how it compares to IPMX? Read our IPMX & ST 2110 guide →
規格と互換性：
2110

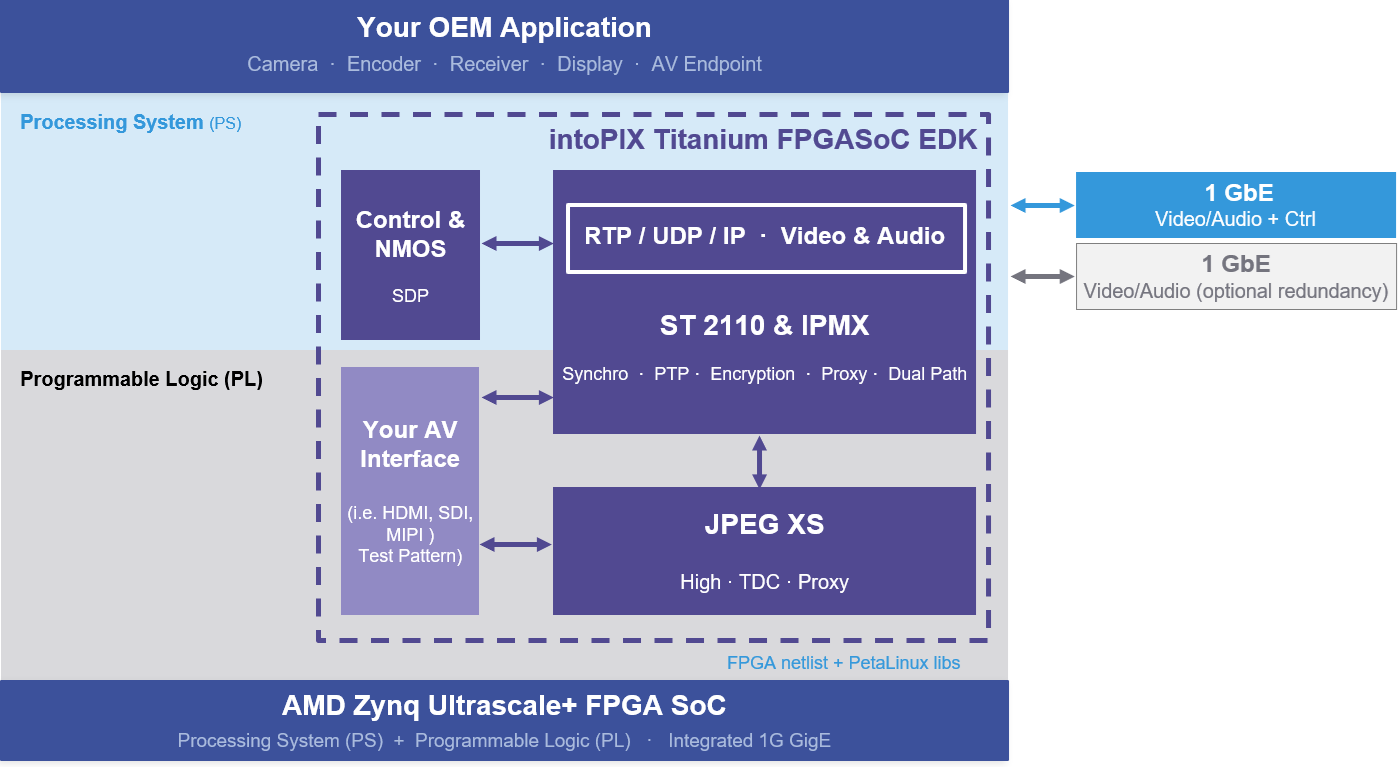

SYSTEM ARCHITECTURE
「Titanium FPGA SoC EDK」の内部
プログラマブル・ロジック内のFPGA IPコアは 、プロセッシング・システム上のコンパイル済みPetaLinuxライブラリを組み合わせ、AMD社のZynq Ultrascale+向けに統合可能な完全なパッケージとして提供します。 アプリケーションとAVインターフェースは、その上に配置され、完全に制御可能です。 これらはすべて、AMD社のZynq Ultrascale+に統合された1G GigEポート上で動作します。
利用可能なEDKパッケージ
設計に最適なプランをお選びください
AMD社のZynq Ultrascale+ 向けの事前検証済みパッケージ — TX（送信側／カメラ）および RX（受信側／ディスプレイ）の設計が本日より利用可能となり、暗号化、冗長化、プロキシストリームなどの追加オプションも用意されています。
4K60 422 AV Sender
Stay Tuned
4K60 FIP 422/444 AV Sender
4K60 FIP 422/444 AV Sender with Proxy
4K60 FIP 4:2:2/4:4:4 Receiver
Stay Tuned
PEP / HKEP Encryption
Frame Buffer / Synchronizer Core
ST 2022-7 Dual-Path Redundancy
Stay Tuned
JPEG XS Proxy 1K Stream
最適化された小型HDロジックバリエーション、特定の構成、設計サービスなど、あらゆるカスタム構成についてご相談ください。お客様のターゲットプラットフォーム、解像度、機能セットに合わせて、カスタムパッケージや設計サービスを提供いたします。
技術仕様
完全な仕様書
| Standard | SMPTE ST 2110-22 / IPMX |
| Codec | JPEG XS High /TDC、オプションでデュアルストリーム対応：フル解像度＋qHDプロキシ。カスタマイズ可能なビットレート制御と帯域幅の最適化 |
| 解像度 | 720p · 1080p · 2160p · Custom |
| フレームレート | 24 / 30 / 60 / 120 fps |
| Color | YCbCr 4:2:2 · RGB 4:4:4 |
| クロマ | 4:2:0 · 4:2:2 · 4:4:4 |
| ビット深度 | 8 / 10 / 12-bit |
| Interface | PS Integrated 1G GigE (Single/Dual) |
| Transport | RTP over UDP/IP · Unicast & Multicast · SMPTE 2110 · IPMX (VSF TR10) |
| Synchronous Timing | PTP IEEE 1588 / SMPTE ST 2059 follower |
| Asynchronous Timing | RTCP-based system timing (non-PTP networks) |
| Stream Description and Control Management | SDP (Session Description Protocol) · NMOS, including: IS-04 Discovery & Registration IS-05 Connection Management IS-09 System Parameters IS-11 Stream Compatibility |
| Traffic shaping | SMPTE ST 2110-21 Narrow (N) and Wide (W) |
| Encryption | AES128 Encryption · PEP - VSF TR10-13 & HKEP (option) |
| Redundancy | SMPTE ST 2022-7 seamless dual-path protection -ensures zero packet loss and uninterrupted video, even in the case of network failure. (option) |
| Standard | SMPTE ST 2110-30 / IPMX VSF TR-10-3 / AES67 |
| Channels | 2 to 8 (more channels - optional) |
| フォーマット | PCM digital / 24-bit / AES67 |
| Sample rate | 44.1 kHz, 48 kHz, 96 kHz |
| Target SoC | AMD Zynq Ultrascale+ (low FPGA footprint and DDR needs, efficient CPU/ARM usage, and power consumption ) |
| OS | PetaLinux |
| API | C/C++ · GStreamer framework |
| AV interface | AXI-Stream (to interface with HDMI, SDI, MIPI,...) |
| Dev Board | AMD ZCU106 evaluation kit AMD Kria evaluation kit |
Titanium FPGA SoC EDKの統合準備はできていますか？
Talk to our engineers about your design requirements. We offer custom design services to accelerate your project — from evaluation kit to production.
